Mesures OTDR et recherche de défauts fibre
Une mesure OTDR permet d'observer les événements présents le long d'une fibre et d'estimer leur distance. Elle aide à localiser une rupture, une épissure dégradée, un connecteur ou une perte anormale sans ouvrir chaque point de raccordement.
Quand demander une mesure ?
- service absent malgré un raccordement apparemment complet ;
- liaison instable ou puissance reçue insuffisante ;
- validation après soudure ou réparation ;
- fibre technique entre deux bâtiments ou locaux ;
- besoin de documenter l'état d'une liaison.
Des résultats exploitables
Selon le besoin défini avant l'intervention, les résultats peuvent comprendre les constats terrain, les traces disponibles et un rapport de mesure. Une trace OTDR doit être interprétée avec le contexte de la liaison ; elle ne remplace pas l'inspection des connecteurs ou le contrôle de puissance lorsque ceux-ci sont nécessaires.

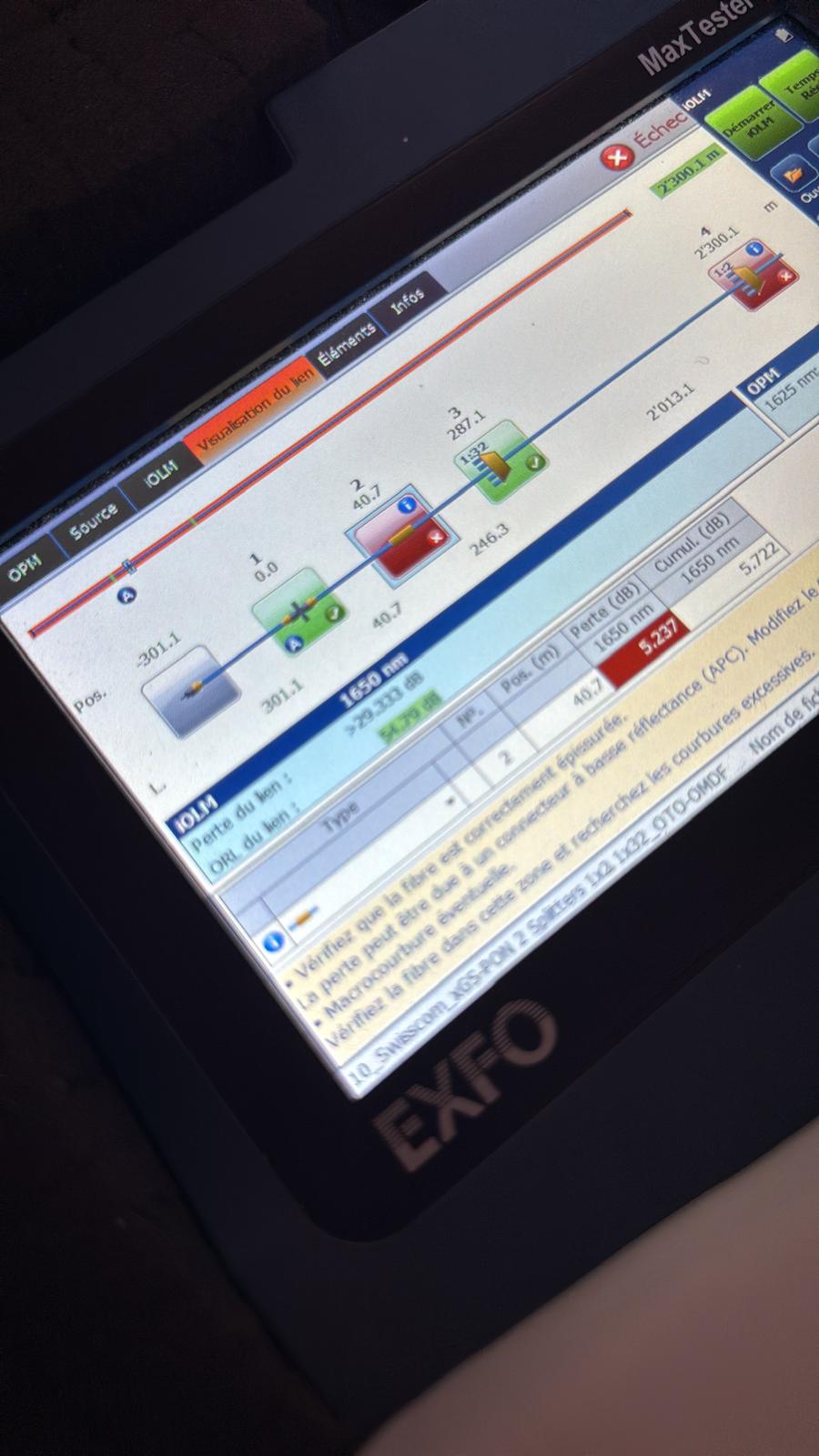

Sur un réseau PON, le signal traverse notamment des connecteurs, des épissures et un ou plusieurs splitters. Le mode IOLM de l'appareil EXFO présente ces événements le long de la liaison et signale ceux qui dépassent les seuils configurés. L'écran facilite la lecture, mais le technicien doit encore relier chaque événement à la topologie réelle du réseau avant de conclure qu'un splitter, une soudure ou un connecteur est en défaut.
Préparer la mesure
Indiquez les extrémités accessibles, le type de fibre, la longueur approximative et la nature du défaut. Les références des équipements et les mesures déjà obtenues sont utiles.
